Funcionalidades de los Gráficos

Los gráficos disponibles en los sensores únicos, múltiples y virtuales comparten un conjunto de características comunes para un análisis flexible y personalizado de los datos de consumo.

Configuración de Pantalla

Granularidad de los Datos

Seleccione la granularidad de la pantalla según sus necesidades de análisis:

• Datos brutos: muestra las mediciones tal como se reciben de los sensores
• Hora: agrega los datos por hora
• Día: agrega los datos por día (vista predeterminada)
• Mes: agrega los datos por mes
• Año: agrega los datos por año

Procesamiento de Datos

Elija el modo de procesamiento para los datos faltantes:

• Agregado: muestra solo los datos realmente medidos sin estimación. Cuando los datos regresan, todo el consumo faltante se informa el día de la recepción.
• Interpolado: muestra curvas continuas pero utiliza valores estimados suavizando el consumo para rellenar los vacíos de datos.

Unidades de Visualización

Ajuste la visualización según sus preferencias de unidades:

• Litros (unidad predeterminada)
• Metros cúbicos (m³)
• Galones

Navegación en el Tiempo

Selector de Período

Un selector de rango de fechas le permite definir con precisión el período a analizar. Los botones de navegación facilitan el cambio a períodos anteriores o siguientes.

Períodos Predefinidos

Para un acceso rápido a análisis comunes, utilice los períodos predefinidos:

• 7 días: semana móvil
• 30 días: mes móvil
• Este mes: del 1 al último día del mes actual
• 3 meses: trimestre móvil
• 6 meses: semestre móvil
• Este año: del 1 de enero al 31 de diciembre del año en curso
• 1 año: año móvil
• 2 años: período móvil de dos años

Exportación de Datos

El botón Descargar XLSX exporta los datos mostrados a un archivo Excel.

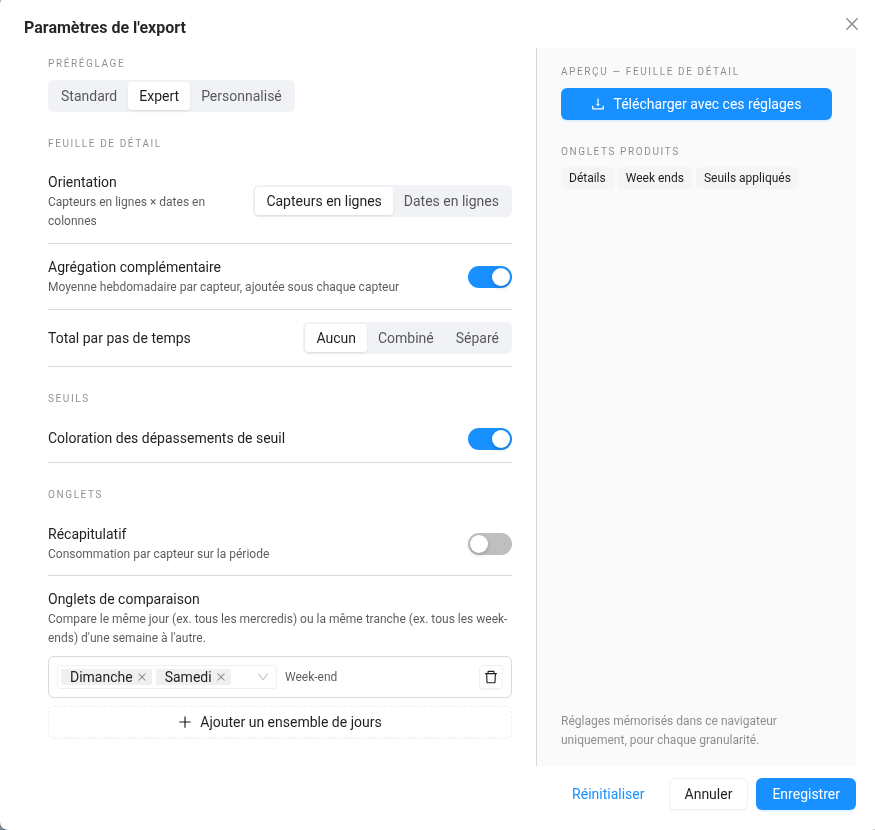

Ajustes de exportación

El icono de engranaje junto al botón permite elegir el contenido del archivo, para cada granularidad (datos brutos, hora, día, mes, año).

• Estándar (por defecto): los valores brutos, una fila por fecha.
• Experto: una fila por sensor, con promedios, superaciones de umbral en rojo y comparación de los fines de semana.
• Personalizado: sus propios ajustes.

Coloración de las superaciones de umbral

Una celda se muestra en rojo cuando su valor supera el umbral de una alerta de umbral alto o bajo activada, cuyo periodo corresponde a la granularidad (día, mes o año). La hoja Umbrales aplicados indica qué alertas se han utilizado.

Los umbrales actuales también se aplican a los periodos pasados.

Comentarios en Gráficos

Es posible anotar puntos de datos para explicar las variaciones de consumo.

• Agregar un comentario: Ctrl / Cmd + clic en un punto de la curva.
• Editar / Eliminar: Haz clic en el icono de burbuja encima del punto.

Nota: Cada anotación registra automáticamente el autor y la fecha para un mejor seguimiento colaborativo.

Centro de Alertas

Este módulo centraliza los datos de consumo que superan los límites configurados y el historial de eventos en tiempo real. Ofrece una interfaz de diagnóstico estructurada en torno a tres ejes:

• Distribución de Volúmenes: Un gráfico identifica los sitios más críticos aislando su contribución al volumen total de exceso.

• Análisis Temporal: Un histograma mide la duración y la amplitud de cada pico de sobreconsumo. Al pasar el cursor sobre un pico se muestran los detalles precisos del exceso (umbral superado, duración exacta, prioridad).

• Registro de Eventos: Ubicado debajo de los gráficos, este flujo lista cronológicamente las alertas detectadas. Puede seguir una alerta, marcarla como "vista" o agregar comentarios internos. Cada alerta se clasifica ahora según su caudal ($l/min$) para evaluar la urgencia de la intervención. El sistema categoriza los eventos en cuatro niveles: Micro-fuga, Fuga baja, Fuga importante o Emergencia crítica.

El Centro de Alertas es accesible desde el menú principal.
