Fonctionnalités des Graphiques

Les graphiques disponibles dans les capteurs uniques, multiples et virtuels partagent un ensemble de fonctionnalités communes permettant une analyse flexible et personnalisée des données de consommation.

Paramètres d'Affichage

Granularité des Données

Sélectionnez la granularité d'affichage selon vos besoins d'analyse :

• Données brutes : affichage des mesures telles qu'elles sont reçues des capteurs
• Heure : agrégation des données par heure
• Jour : agrégation des données par jour (vue par défaut)
• Mois : agrégation des données par mois
• Année : agrégation des données par année

Traitement des Données

Choisissez le mode de traitement des données manquantes :

• Agrégé : affiche uniquement les données réellement mesurées sans estimation. Quand la donnée revient, toute la consommation manquante est reportée sur le jour de réception.
• Interpolé : affiche des courbes continues mais utilise des valeurs estimées en lissant la consommation pour combler les pertes de données.

Unités d'Affichage

Adaptez l'affichage selon vos préférences d'unités :

• Litres (unité par défaut)
• Mètres cubes (m³)
• Gallons

Navigation Temporelle

Sélecteur de Période

Un sélecteur de tranche de dates vous permet de définir précisément la période à analyser. Des boutons de navigation permettent de passer facilement aux périodes précédentes ou suivantes.

Périodes Prédéfinies

Pour un accès rapide aux analyses courantes, utilisez les périodes prédéfinies :

• 7 jours : semaine glissante
• 30 jours : mois glissant
• Ce mois-ci : du 1er au dernier jour du mois courant
• 3 mois : trimestre glissant
• 6 mois : semestre glissant
• Cette année : du 1er janvier au 31 décembre de l'année courante
• 1 an : année glissante
• 2 ans : période de deux années glissantes

Export des Données

Le bouton Télécharger XLSX exporte les données affichées dans un fichier Excel.

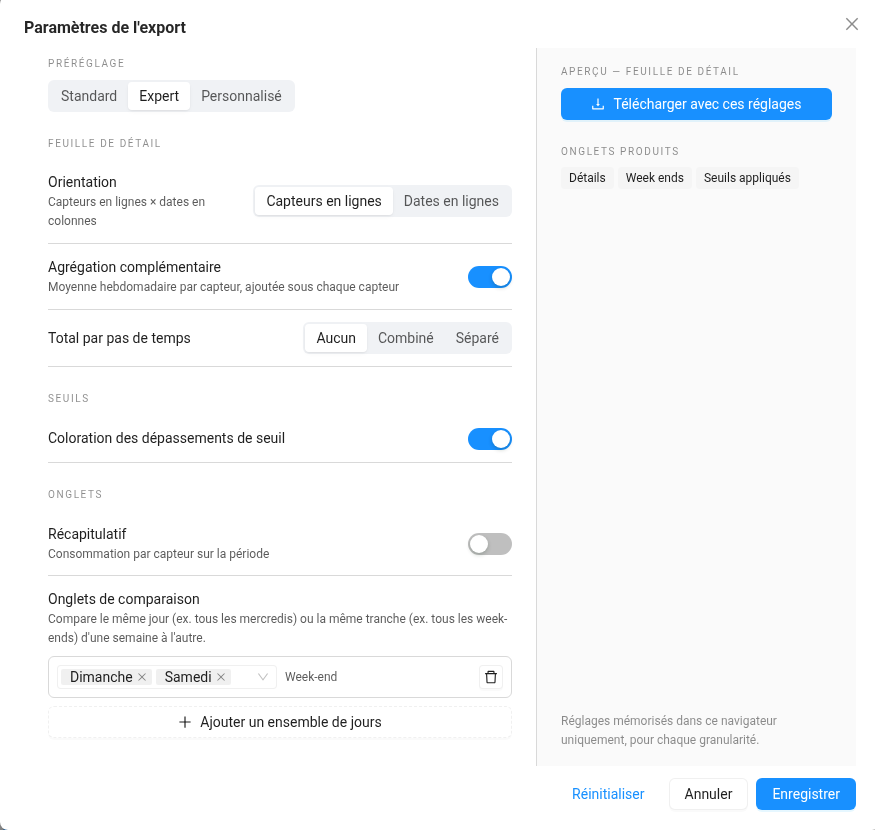

Paramètres de l'export

L'engrenage à côté du bouton permet de choisir le contenu du fichier, pour chaque granularité (données brutes, heure, jour, mois, année).

• Standard (par défaut) : les valeurs brutes, une ligne par date.
• Expert : une ligne par capteur, avec moyennes, dépassements de seuil en rouge et comparaison des week-ends.
• Personnalisé : vos propres réglages.

Coloration des dépassements de seuil

Une case est rouge quand sa valeur dépasse le seuil d'une alerte de seuil haut ou bas activée, de même période que la granularité (jour, mois ou année). L'onglet Seuils appliqués indique quelles alertes ont été utilisées.

Les seuils actuels s'appliquent aussi aux périodes passées.

Commentaires sur Graphique

Il est possible d'annoter les points de données pour expliquer les variations de consommation.

• Ajouter un commentaire : Ctrl / Cmd + clic sur un point de la courbe.
• Modifier / Supprimer : Clic simple sur l'icône bulle au-dessus du point.

Note : Chaque annotation enregistre automatiquement l'auteur et la date pour un meilleur suivi collaboratif.

Centre des alertes

Ce module centralise les données de consommation excédentaires et l'historique des événements en temps réel. Il offre une interface de diagnostic structurée autour de trois axes :

• Répartition des volumes : Un graphique identifie les sites les plus critiques en isolant leur contribution au volume total de dépassement.

• Analyse temporelle : Un histogramme mesure la durée et l'amplitude de chaque pic de surconsommation. Le survol d'un pic affiche le détail précis du dépassement (seuil franchi, durée exacte, priorité).

• Journal des événements : Situé sous les graphiques, ce flux liste chronologiquement les alertes détectées. Vous pouvez y suivre une alerte, la marquer comme "vue" ou ajouter des commentaires internes. Chaque alerte est qualifiée selon son débit ($l/min$) en quatre niveaux : Micro-fuite, Fuite faible, Fuite importante ou Urgence critique, pour évaluer l'urgence de l'intervention.

Le centre des alertes est accessible depuis le menu principal.
