图表功能

唯一、多个和虚拟传感器中可用的图表共享一组通用功能,用于对消耗数据进行灵活和个性化的分析。

显示设置

数据粒度

粒度

根据您的分析需求选择显示粒度:

  • 原始数据:按从传感器接收到的方式显示测量值
  • 小时:按小时聚合数据
  • :按天聚合数据(默认视图)
  • :按月聚合数据
  • :按年聚合数据

数据处理

数据处理

选择缺失数据的处理模式:

  • 聚合:仅显示实际测量的数据,不进行估算。当数据返回时,所有缺失的消耗量将在接收日报告。
  • 插值:显示连续曲线,但通过平滑消耗量来使用估计值填充数据空白。

显示单位

单位

根据您的单位偏好调整显示:

  • (默认单位)
  • 立方米 (m³)
  • 加仑

时间导航

周期选择器

周期选择器

日期范围选择器允许您精确定义要分析的周期。导航按钮可以轻松切换到上一个或下一个周期。

预定义周期

预定义周期

要快速访问常用分析,请使用预定义周期:

  • 7 天:滚动周
  • 30 天:滚动月
  • 本月:从当月 1 日到最后一天
  • 3 个月:滚动季度
  • 6 个月:滚动半年
  • 今年:从当年 1 月 1 日到 12 月 31 日
  • 1 年:滚动年
  • 2 年:两年滚动期

数据导出

数据导出

下载按钮允许您以 XLSX (Excel) 格式导出显示的数据,用于您的外部分析、报告或存档。

💡 提示:所有这些功能都是相互同步的。更改粒度或周期会自动更新图表和可导出的数据。

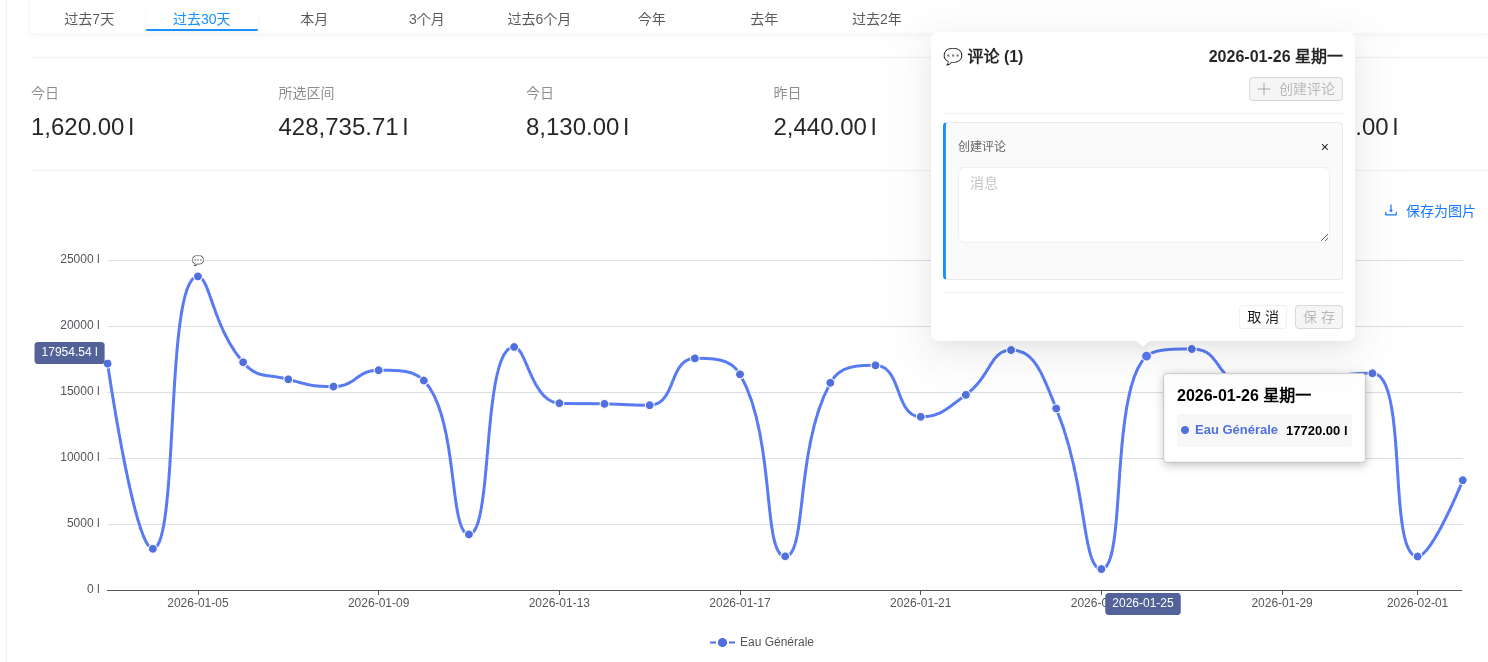

图表注释

注释

可以对数据点进行注释,以解释消费量的变化。

  • 添加注释:Ctrl / Cmd + 点击曲线上的一个点。
  • 编辑/删除:单击该点上方的气泡图标。

注意:每个注释都会自动记录作者和日期,以便更好地进行协作跟踪。

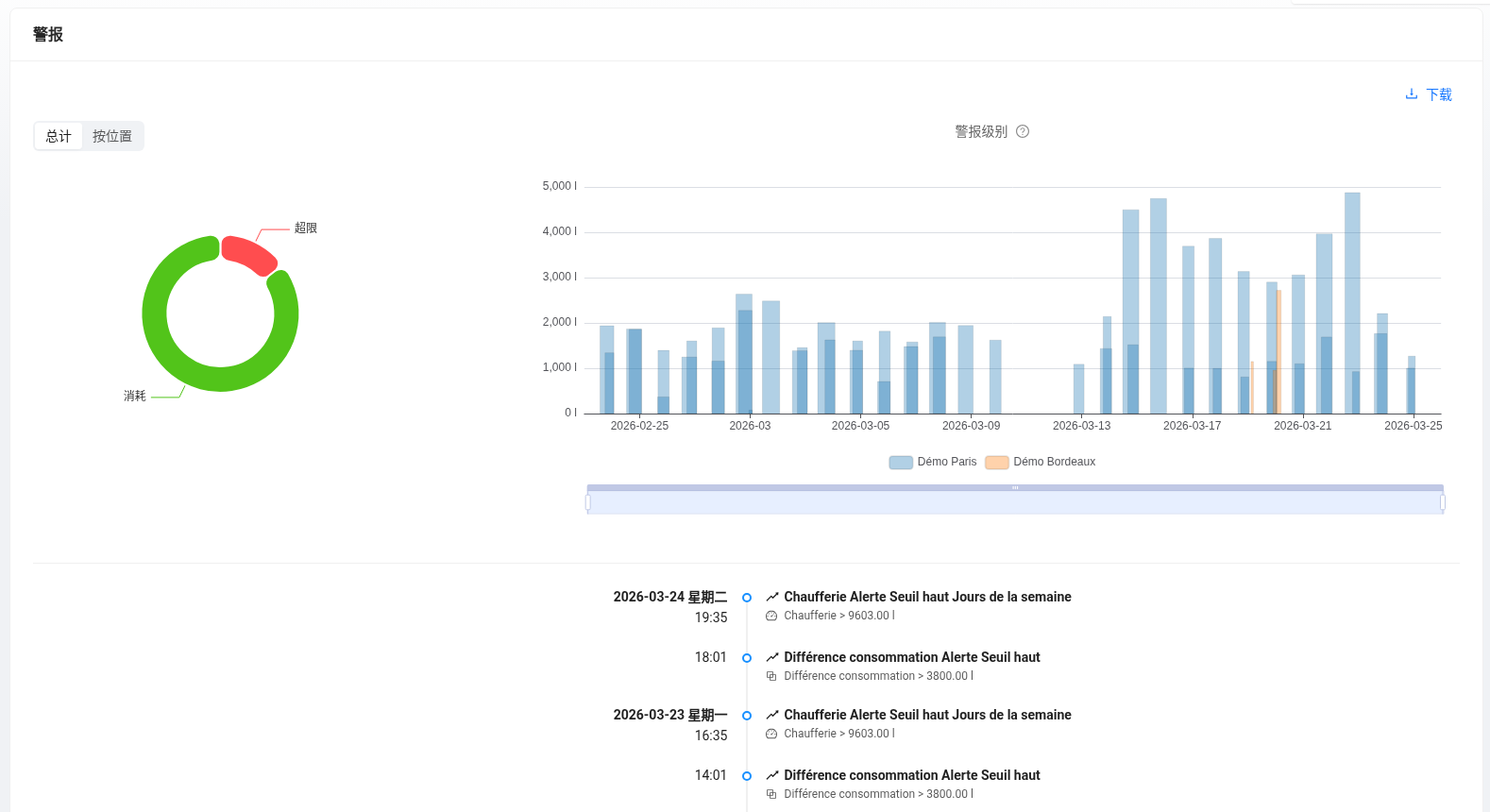

警报中心

警报中心

该模块集中了超过配置限制的消费数据和实时事件历史。它提供了一个围绕三个轴构建的诊断界面:

  • 体积分布:图表通过隔离各站点对总超额量的贡献来识别最关键的站点。

  • 时间分析:直方图测量每个过度消费峰值的持续时间和幅度。悬停在峰值上会显示超额的精确详情(超越阈值、确切持续时间、优先级)。

  • 事件日志:位于图表下方,此信息流按时间顺序列出检测到的警报。您可以关注警报、将其标记为"已读"或添加内部评论。每个警报现在根据其流速($l/min$)进行分类,以评估干预的紧急程度。该系统将事件分为四个级别:微泄漏、低泄漏、重大泄漏或严重紧急情况。

警报中心可从主菜单访问。
